Classificazione strutturale

tipo di struttura

I cuscinetti orientabili a rulli si dividono in: foro cilindrico, foro conico.La conicità del foro interno conico è 1:12 per il cuscinetto orientabile a rulli posteriore (tipo 153000 o 113000) con il codice posteriore K30 e il cuscinetto orientabile a rulli posteriore 1:30 con il nome in codice K30.Quando questo tipo di cuscinetto è accoppiato con un albero conico, il gioco radiale del cuscinetto può essere regolato spostando l'anello interno in direzione assiale.

codice postale

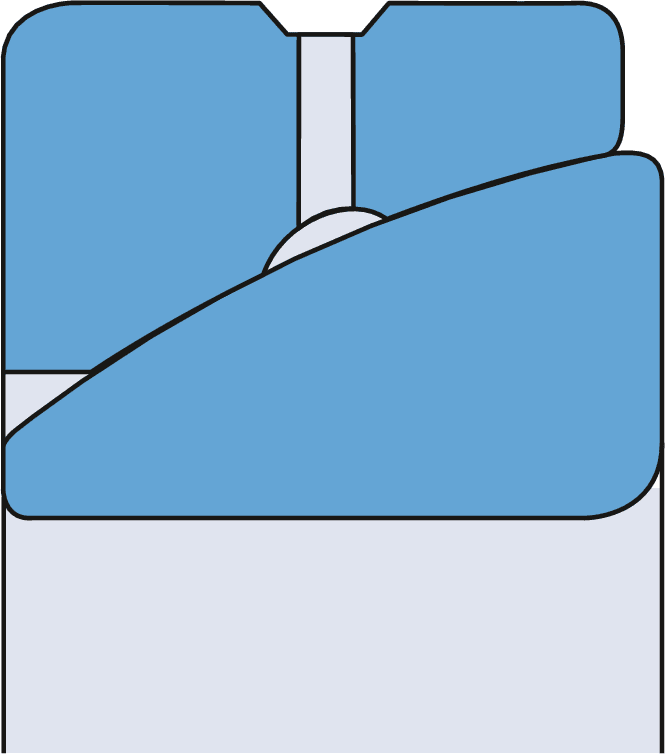

Installare i cuscinetti orientabili a rulli con foro conico con il codice posteriore K e K30 sul manicotto adattatore corrispondente, quindi diventare i cuscinetti con codice posteriore K+H e K30+H.Questo tipo di cuscinetto può essere installato sull'albero ottico senza spallamento ed è adatto per le occasioni in cui il cuscinetto deve essere installato e rimosso frequentemente.Al fine di migliorare le prestazioni di lubrificazione del cuscinetto, sull'anello esterno del cuscinetto è presente una scanalatura dell'olio anulare e vengono praticati tre fori dell'olio distribuiti uniformemente e il codice posteriore è W33.

Uso e installazione

Gabbia principalmente applicabile: gabbia rinforzata in lamiera d'acciaio stampata (suffisso E, pochissimi in Cina).Gabbia in lamiera d'acciaio stampata (suffisso CC), gabbia in poliammide 66 rinforzata con fibra di vetro (suffisso TVPB), gabbia in due pezzi in ottone lavorato (suffisso MB).Gabbia integrale in ottone lavorato (suffisso CA), gabbia in acciaio stampato per applicazioni a vibrazione (suffisso JPA).Gabbia in ottone (suffisso EMA) per applicazioni a vibrazione.A parità di struttura la sigla sul cuscinetto può essere diversa.

Impieghi principali: macchine per la fabbricazione della carta, riduttori, assali per veicoli ferroviari, alloggiamenti dei cuscinetti del cambio del laminatoio, rulli del laminatoio, frantoi, vibrovagli, macchine da stampa, macchine per la lavorazione del legno, vari riduttori industriali, cuscinetti verticali autoallineanti con sedi.[2]

Installare

I cuscinetti orientabili a rulli sono dotati di cuscinetti a rulli a forma di tamburo tra l'anello interno con due piste e l'anello esterno con piste sferiche.Il centro di curvatura della superficie della pista dell'anello esterno è coerente con il centro del cuscinetto, quindi ha la stessa funzione autoallineante del cuscinetto a sfere autoallineante.Quando l'albero e l'alloggiamento sono deviati, il carico può essere regolato automaticamente e il carico assiale in due direzioni.Grande capacità di carico radiale, adatto per carichi pesanti e carichi d'urto.Il diametro interno dell'anello interno è un cuscinetto con foro conico, che può essere montato direttamente.Oppure installarlo sull'albero cilindrico utilizzando un manicotto adattatore e un manicotto di smontaggio.Le gabbie utilizzano gabbie di stampaggio in acciaio, gabbie di formatura in poliammide e gabbie di tornitura in lega di rame.

Per i cuscinetti orientabili, l'uso di un anello di montaggio intermedio impedisce l'inclinazione e la rotazione dell'anello esterno durante l'installazione del cuscinetto con un albero nel foro dell'albero dell'alloggiamento.Va ricordato che alcune dimensioni di cuscinetti a sfere autoallineanti hanno sfere che sporgono dai lati del cuscinetto, quindi l'anello di montaggio centrale deve essere incassato per evitare danni alle sfere.Un gran numero di cuscinetti è generalmente installato meccanicamente o idraulicamente.[3]

Per i cuscinetti separabili, l'anello interno e l'anello esterno possono essere installati separatamente, il che semplifica il processo di installazione, specialmente quando gli anelli interno ed esterno necessitano di un accoppiamento con interferenza.Quando si installa l'albero con l'anello interno in posizione nell'alloggiamento del cuscinetto, compreso l'anello esterno, è necessario prestare attenzione a verificare che gli anelli interno ed esterno siano allineati correttamente per evitare di graffiare la pista del cuscinetto e le parti rotanti.Le bussole di montaggio sono consigliate per cuscinetti a rulli cilindrici e a rullini con anelli interni senza nervatura della flangia o anello interno con flangia su un lato.Il diametro esterno del manicotto deve essere uguale al diametro F della pista di rotolamento dell'anello interno e lo standard di tolleranza di lavorazione deve essere d10.I cuscinetti a rullini a tazza imbutita sono meglio montati con mandrini.

liquidazione

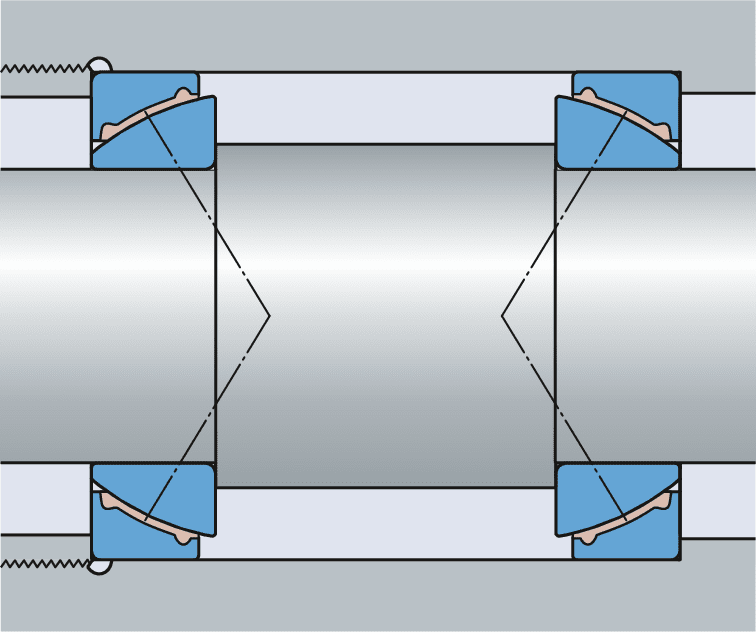

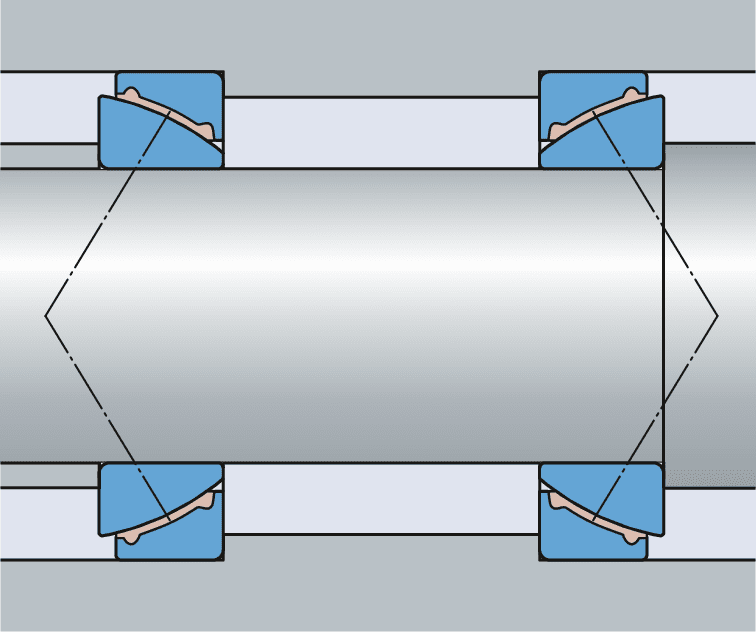

Per il gioco assiale di installazione del cuscinetto orientabile a rulli, è possibile utilizzare il dado di regolazione sul perno, la rondella di regolazione e la filettatura nel foro della sede del cuscinetto oppure è possibile utilizzare la molla di precarico per la regolazione.L'entità del gioco assiale è correlata alla disposizione del cuscinetto durante l'installazione, alla distanza tra i cuscinetti e al materiale dell'albero e della sede del cuscinetto, che può essere determinata in base alle condizioni di lavoro.Per i cuscinetti orientabili a rulli con carico elevato e alta velocità, durante la regolazione del gioco, è necessario considerare l'influenza dell'aumento della temperatura sul gioco assiale e stimare la riduzione del gioco causata dall'aumento della temperatura, ovvero il gioco assiale Il gioco dovrebbe essere opportunamente regolato per essere più grande.Per i cuscinetti con bassa velocità e vibrazioni, devono essere installati senza gioco o installati con precarico.Lo scopo è fare in modo che i rulli e le piste dei cuscinetti orientabili a rulli abbiano un buon contatto, distribuire il carico in modo uniforme e impedire che i rulli e le piste vengano danneggiati da vibrazioni e urti.Dopo la regolazione, controllare il gioco assiale con un comparatore.Il metodo consiste nel fissare prima l'indicatore a quadrante sulla fusoliera o sulla sede del cuscinetto, in modo che il contatto dell'indicatore a quadrante possa resistere alla superficie liscia dell'albero e spingere l'albero a sinistra ea destra lungo la direzione assiale.L'oscillazione massima del quadrante è il valore del gioco assiale.[4]

Prestare attenzione al problema

La forza di precarico del cuscinetto orientabile a rulli viene eseguita a temperatura ambiente, ma nello stato di funzionamento, l'albero motore causato dalla temperatura di micro-allungamento del sistema cambierà la forza di precarico del cuscinetto.Pertanto, è necessario considerare la forza di precarico impostata.a questo fattore.

Richiede la capacità di dimensioni, velocità e altre condizioni per impostare l'uso ragionevole del precarico del cuscinetto a rulli sferici per garantire la durata della trasmissione.Se il precarico è troppo elevato, il consumo energetico può persino portare al surriscaldamento.Se il precarico è troppo piccolo, sotto l'azione del carico del corpo, del rotolamento dell'albero e dello spazio tra gli anelli esterni, si verificheranno battiti, corse e la precisione della trasmissione aumenterà per ridurre il rumore, influire sull'ingranaggio degli ingranaggi e danneggiare gravemente denti e cuscinetti.

Secondo diversi gruppi di cuscinetti orientabili a rulli, come ad esempio: direttamente dalla compressione assiale dell'anello interno del cuscinetto interno, il dado di precarico del cuscinetto viene ruotato e gli anelli interno ed esterno vengono ruotati per eliminare lo spazio e raggiungere lo scopo del precarico del cuscinetto.Raggiungere l'uso comune: prima, ben oltre il cuscinetto precaricato, ultimo del dado, poi indietro di 1/4 di giro.Metodo di assemblaggio, i vantaggi di questo metodo sono meno investimento, semplice, pratico e coerente con la premessa di cuscinetti a rulli conici di buona qualità, può essere utilizzato.

1. Metodo di riscaldamento della piastra riscaldante elettrica Mettere il cuscinetto sulla piastra riscaldante elettrica con una temperatura di 100 ℃ per alcuni minuti.Questo metodo è il più semplice.Se viene ruotato più volte, il cuscinetto può essere riscaldato in modo uniforme e anche l'efficienza è elevata.Questo metodo può essere utilizzato.

2. Metodo di riscaldamento del forno elettrico Mettere il cuscinetto in un forno elettrico a temperatura controllata automatico chiuso per il riscaldamento, il riscaldamento è uniforme, il controllo della temperatura è accurato, il riscaldamento è veloce ed è adatto per riscaldare molti cuscinetti in un lotto.

3. Metodo di riscaldamento a induzione L'uso di riscaldatori a induzione può riscaldare in modo rapido, affidabile e pulito il cuscinetto orientabile a rulli alla temperatura richiesta, che è particolarmente adatto per le occasioni in cui l'anello interno è montato saldamente, perché solo l'anello interno viene riscaldato e il l'anello esterno è riscaldato.L'anello è meno riscaldato, il che rende più facile l'installazione sull'albero e nel foro della sede.

4. Il metodo di riscaldamento della lampadina utilizza una lampadina da 50 W per riscaldare il cuscinetto a rulli sferico, che può garantire che la temperatura di riscaldamento sia di circa 100 ° C. Il cuscinetto più piccolo può essere posizionato direttamente sulla lampadina e il cuscinetto più grande può essere posizionato nel cono del bulbo.Il coperchio può impedire la perdita di calore della lampadina e rendere uniforme il riscaldamento.Il coperchio conico può essere regolato su e giù e può essere adattato per riscaldare cuscinetti di diverse dimensioni entro un certo intervallo.Se si utilizzano lampadine a infrarossi lontani, prestare attenzione alla direzione delle lampadine, in modo da evitare che i raggi infrarossi siano dannosi per le persone.Questo tipo di lampadina può essere utilizzato per il metodo di riscaldamento della lampadina a risparmio energetico, che è adatto per un piccolo numero e non è spesso necessario;dove il cuscinetto deve essere riscaldato, la lampadina può essere utilizzata anche per l'illuminazione in orari ordinari e non è necessaria alcuna altra attrezzatura.

5. Metodo di riscaldamento del serbatoio dell'olio Questo è un metodo di riscaldamento tradizionale ampiamente utilizzato.Una rete metallica è installata a una distanza di 50 ~ 70 mm dal fondo del serbatoio dell'olio e il cuscinetto è posizionato sulla rete.Il cuscinetto grande deve essere sollevato mediante ganci e non deve essere posizionato direttamente sul fondo del serbatoio per evitare il contatto con il serbatoio.Le parti del cuscinetto sul fondo sono riscaldate localmente troppo in alto, oppure lo sporco depositato sul fondo del serbatoio entra nel serbatoio dell'olio del cuscinetto.I punti da notare nel metodo di riscaldamento sono i seguenti.Utilizzare olio minerale non corrosivo con buona stabilità termica, preferibilmente olio per trasformatori.Dovrebbero essere usati sia l'olio che il contenitore.La capacità di pulizia del serbatoio dell'olio deve essere determinata dalle dimensioni e dal volume dell'olio del cuscinetto orientabile a rulli riscaldato.Se il contenitore è troppo piccolo, la temperatura dell'olio scenderà rapidamente una volta inserito il cuscinetto durante il funzionamento continuo e l'effetto non sarà buono.
