Cuscinetti per vagli vibranti

1. Introduzione

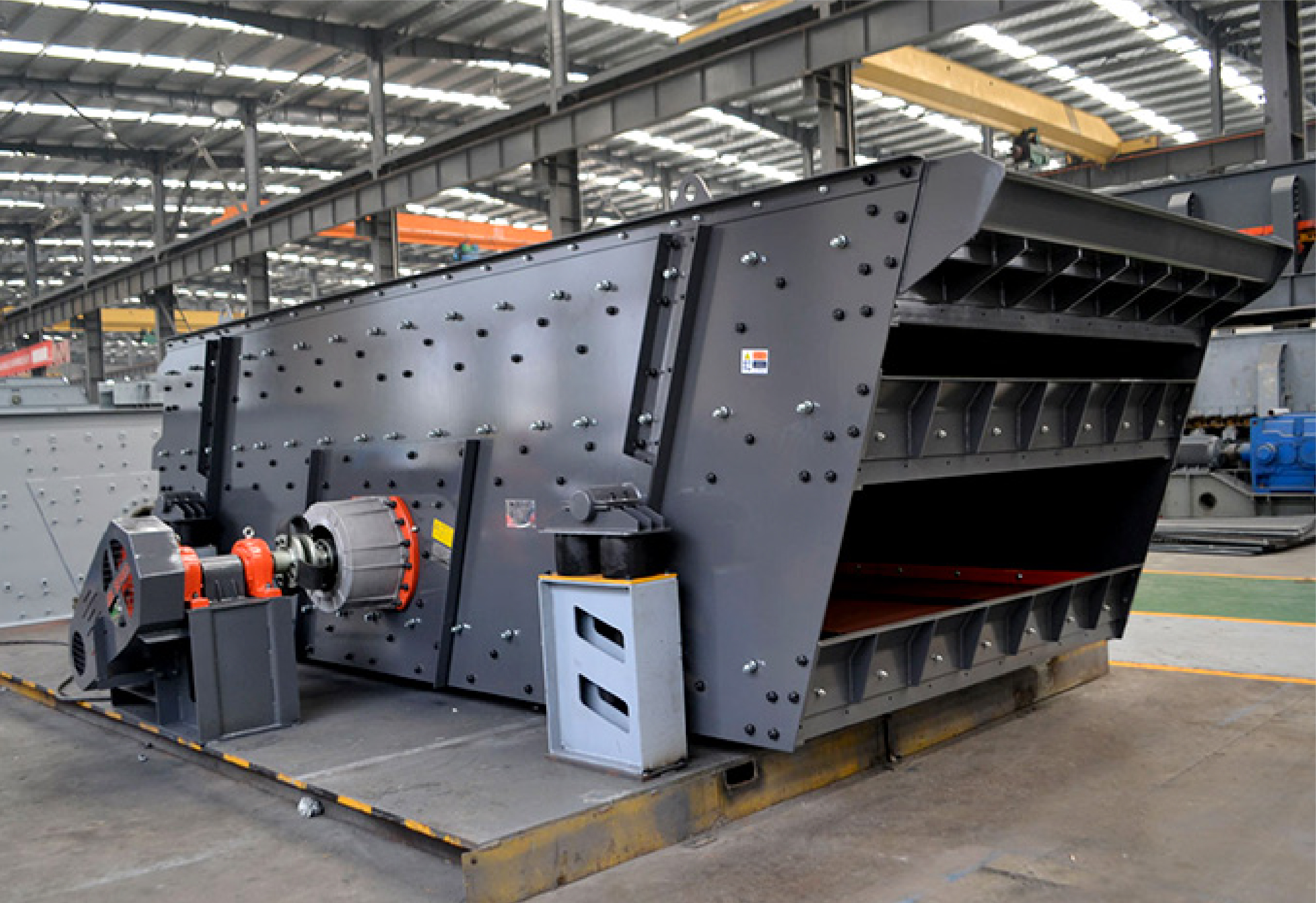

I cuscinetti per vagli vibranti sono utilizzati principalmente nelle apparecchiature per macchine vibranti da miniera, macchine per vagli vibranti e motori vibranti e sono uno dei componenti più critici di tali apparecchiature.Il cuscinetto dello schermo vibrante dell'albero, il cuscinetto antivibrante, il cuscinetto importato e il cuscinetto meccanico hanno pessime condizioni di lavoro, non solo l'umidità ambientale è elevata, le particelle di polvere sono molte, la velocità è elevata, la temperatura è elevata, ma c'è anche un forte impatto di vibrazione, con conseguente carico di lavoro molto elevato.Il cuscinetto ha una forte capacità portante, una buona resistenza agli urti, un'elevata affidabilità, buone prestazioni di lubrificazione e può superare la flessione dell'albero.

2. Caratteristiche

1. I cuscinetti dello schermo vibrante sono generalmente rulli sferici simmetrici, rulli cilindrici

2. In generale, la tolleranza dimensionale è P6 e la tolleranza di scorrimento è P5.Le tolleranze sono effettivamente fisse, ma ci sono punti in pollici e metrici;

3. A causa della grande generazione di calore, viene selezionato un grande gioco.Ma questo gioco può essere calcolato, principalmente considerando il gioco originale, l'adattamento della tolleranza e l'aumento della temperatura possono essere calcolati;La gabbia è in ottone lavorato ed è guidata dall'anello esterno per carichi eccentrici!

3. Aree di applicazione

1. Utilizzato principalmente per macchinari e attrezzature vibranti da miniera, macchinari per vagli vibranti, motore vibrante;

2. Utensili pneumatici come rivetti, perforatrici da roccia e pale eoliche;

3. Trapani elettrici, seghe elettriche, motoseghe forestali, mole, lucidatrici, mole, rincalzatrici per la manutenzione stradale e altri utensili elettrici;

4. Locomotive diesel, navi, motocicli e altri mezzi di trasporto;

5. Macchine agricole come trattori, mietitrici, trebbiatrici, ecc.;

4. Categoria

Cuscinetto a rulli cilindrici Il cuscinetto antivibrante a rulli cilindrici di tipo KZ23 e resistente alle alte temperature può essere utilizzato per macchinari vibranti come vagli vibranti, mulini vibranti e rulli vibranti.Il cuscinetto non solo ha la grande capacità di carico del cuscinetto orientabile a rulli a due corone, ma presenta anche i vantaggi dell'elevata velocità limite del cuscinetto a rulli cilindrici.

Caratteristiche:

① La capacità portante dei carichi dinamici e statici è superiore del 21% a quella dei cuscinetti ordinari e la durata è aumentata del 90%;

② La velocità limite è superiore dell'88% a quella dei normali cuscinetti;

③ La coppia di attrito nell'intera gamma di velocità è molto ridotta, ovvero il 25% inferiore a quella dei normali cuscinetti;

④ Basso rumore di funzionamento, poiché la statica dei corpi volventi è ottimizzata;

⑤ Adotta gabbia integrale, alta affidabilità;

⑥ La capacità di carico assiale ammissibile è elevata;

⑦ Buona stabilità termica perché la dissipazione del calore è ottimizzata (entro 800 gradi).

⑧ Introdurre tecnologia e disegni avanzati stranieri e utilizzare acciaio importato.

5. Cuscinetti orientabili a rulli

I cuscinetti orientabili a rulli sono cuscinetti con rulli a tamburo assemblati tra un anello interno a due piste di rotolamento e un anello esterno a piste sferiche.Diviso in: foro interno cilindrico, foro interno conico.I cuscinetti orientabili a rulli hanno due file di rulli, che sopportano principalmente un carico radiale e uno, e possono anche sopportare un carico assiale in qualsiasi direzione.Con un'elevata capacità di carico radiale, è particolarmente adatto per lavori con carichi pesanti o vibrazioni, ma non può sopportare carichi assiali puri.La pista dell'anello esterno di questo tipo di cuscinetto è sferica, quindi le sue prestazioni di autoallineamento sono buone e possono compensare l'errore di coassialità.

5. Controllare prima dell'installazione

(1) Pulire il cuscinetto e le parti correlate al cuscinetto;

(2) Verificare le dimensioni e le condizioni di finitura dei relativi componenti;

(3) dispositivo;

(4) Ispezione dopo l'installazione del cuscinetto;

(5) Fornire lubrificante.
